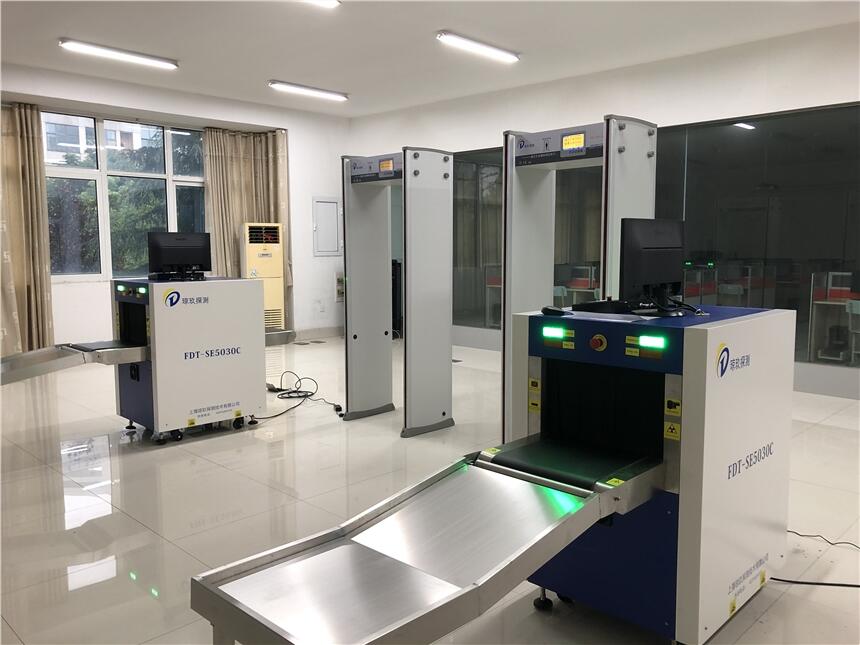

FDT-SE5030C型（012目录 入围型号）

X射线安全检查设备

广泛应用于：国家科研机构、学校考场、大型活动、体育展馆、公路铁路客运、车站码头、、旅游景点、等公共场所的安全检查。

通用指标

外形尺寸:1690mm(长)×790mm(宽)×1210mm(高)

通道尺寸: 505mm(宽)×305mm(高)

传送速度: 0.20±0.02m/s

传送带高度: 752mm

传送带均匀负重：80kg

重量:305Kg

储藏温度 / 相对湿度：-40℃±3℃～+60℃±2℃ / 5%～95%（不结露）

运行温度 / 相对湿度：0℃±3℃～+40℃±2℃ /5%～95%（不结露）

电源: AC220伏(-10%～+10%)，50Hz±3Hz

功耗: 0.4kVA

基本指标

X射线发生器

穿透力：38mm钢板

线分辨力：40AWG

穿透分辨力：32AWG

空间分辨力：水平 Ф1.0mm 垂直 Ф1.0mm

通过率：720个/h

单次检查剂量：≤3μGy

泄露射线剂量率：＜1μGy/h

系统噪音：52.3dB（A）

射线束方向：底照式（从下往上）

管束压：100~160kV可调

管束流：0.1~1.2mA可调

冷却方式 / 运行周期：密封式油冷/100%

射线束发散角：60°

图像处理系统

X射线传感器: 多能量L形光电二极管探测器

有机物显示为橙色，无机物显示为蓝色，混合物显示为绿色

显示器:24寸飞利浦高清液晶显示器

功能

图像处理功能：

彩色/黑白、有机物/无机物（剔除）、高能/低能穿透、超级增强、边缘增强、灰度扫描、超级穿透、反向显示、图像恢复、图像放大、图像缩小、局部放大、图像回拉、超薄扫描、图像保存（大于10万幅）等

辅助功能：

一键关机功能、穿不透报警、上电自检等

根据人体工程原理设计专用键盘、图像显示及人机交互界面，有效提高设备的易用性

支持专用图像格式转换，可转换为JPG、BMP、GIF等通用图像格式；同时支持图像转存至USB存储设备

采用模块化设计，并提供X射线源、探测器阵列、专用键盘等关键部件的测试诊断功能，使设备故障诊断及维修更加准确和快捷

品质

国际品牌电器元件

工业PLC电路控制，电磁兼容特级要求

电容积分模数转换，图像清晰入微

工业级计算机，系统长期稳定可靠

人体工程原理阅图系统，抗疲劳

辐射防护：接近天然本底
