一、性能参数

该泵性能范围（按设计点计）：

转速：2900r/min和1450r/min

进口直径：50～mm

流量：6.3～400m3/n

扬程：5～125m

该泵系列型谱及主要性能参数见性能表和性能图。

工作温度：80℃

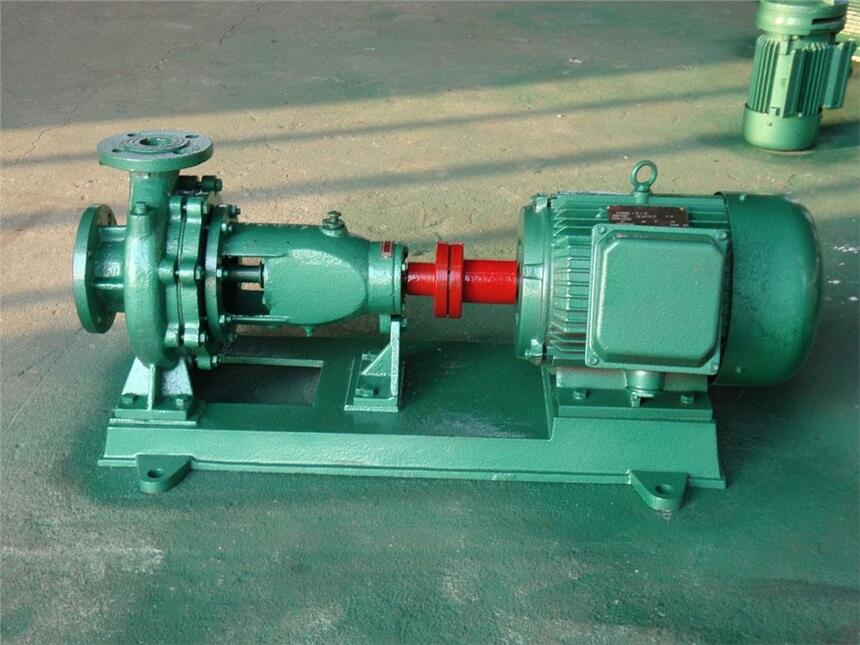

IS型泵的 泵体和泵盖是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体、吸入管路、排出管路和电动机，即可退出转子部件进行维修。
泵的壳体（即泵体泵盖）构成泵的工作室，叶轮、轴和轴套等为泵的转子部件。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和部分轴向力。为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔。由于有些泵的轴向力不大，叶轮背面未设密封环和平衡孔。

部分自吸泵型号参数：型号：25ZX3-32流量:3m3/h扬程:32m吸程:5m转速:2900r/min电机功率:1.5kw型号：50ZX15-40流量:15m3/h扬程:40m吸程:5m转速:2900r/min电机功率:4kw型号：50ZX20-75流量:20m3/h扬程:75m吸程:4.5m转速:2900r/min电机功率:11kw型号：80ZX40-22流量:40m3/h扬程:22m吸程:4.5m转速:2900r/min电机功率:5.5kw型号：100ZX100-65流量:100m3/h扬程:65m吸程:4m转速:2900r/min电机功率:30kw型号：250ZX550-32流量:550m3/h扬程:32m吸程:4m转速:1450r/min电机功率:75kw

清水泵的装配

装配

装配是检修过程中的一个重要环节，关系到泵的维修质量，必须加以重视并正确确定装配程序。

准备工作

装配前，进水段要装好密封环，中段要装好密封环，导翼及翼套，出水段要装好导翼，平衡套及平衡环，在装配时螺钉要涂润滑油，以便于下次拆卸。

装配顺序

(1) 将进水段装在机座上，用螺栓与机座连接牢固。

(2) 在泵轴上装配进水侧轴套，在轴套上暂时穿上水封环，填料压盖，挡水圈及左轴承内端盖，并装上左滚动轴承，在轴承上抹上润滑脂。

(3) 将泵轴自左至右串入进水段。

(4) 将左轴承体与滚动轴承装配好，并将左轴承体与出水段用螺栓连接

(5) 将左轴承内外端盖用螺栓连接紧固。

(6) 将***级叶轮连其大口环及轴上键一并装好。

(7) 将***级中段连同导翼，小口环一并装好，中段是靠止口定心的，为了防止泄漏加强密封，应在止口加一层纸垫，为了中段的稳定，可暂时在中段的下面垫一木楔( 木楔应成对) 或其它垫块。

(8) 依次装配其它叶轮及中段。

(9) ***后一级导翼是装在出水段上，安装出水段。串上各拉紧螺栓并均匀拉紧，使进水段、出水段及各中段紧紧连成一体，然后将出水段用螺栓与机座连接牢固。此时可将中段下面的木楔垫或其它垫块撤除。

(10) 装好平衡环，平衡环是用螺钉固定在出水段上。

(11) 先在泵轴上暂时装配假轴套 (与平衡盘等长) ，在装上尾部轴套，滚动轴承，并将轴端锁紧螺母锁紧。

(12) 检查转子的轴向串动量，先将转子向左移到头，在轴套上作一记号(以对准某一定子位置) 。然后将转子向右移到头，再在轴套上作一记号，两记号的距离，即为未装平衡盘时的轴向串动量。

(13) 卸掉锁紧螺母，退出尾部轴套及假轴套，装上平衡盘，尾部轴套，右滚动轴承及锁紧螺母。

(14) 检查轴向串动量，以平衡盘与平衡环接触为基准。在轴套上作一记号，拨动转子向右到头再作一记号，两记号的距离，即为已装平衡盘时的轴向串动量。

(15) 卸下右滚动轴承及锁紧螺母，装配尾盖，并在尾部轴套穿上填料压盖、档水圈、轴承内端盖。

(16) 装上右滚动轴承，抹好润滑脂，拧紧锁紧螺母。

(17) 装配右轴承体，注意装配好滚动轴承。

(18) 右滚动轴承的内、外端盖用螺栓连接均匀紧固。

(19) 搬动转子，应转动轻快灵活。

(20) 将进水侧及出水侧填料装置装好，并将填料压盖给上，在装配进水侧填料装置时应注意水封环的位置，必须与水封水管对正。
===============================================================

通江清水泵产量IS150-125-315爱采泵业，在烘箱、振动流化床、喷雾干燥机等产品上，生产厂家较为集中，竞争异常激烈，新产品的推出和完善主要依靠相互模仿，产品的整体开发速度有待提高。此外，地域集中也是我国干燥设备行业的突出现象。到目前为止，企业主要分布在江苏、浙江、上海、辽宁、黑龙江，这几个省市的企业几乎占到全行业总数的5%，而与此形成鲜明对比的是，目前我国还有部分地区没有干燥设备生产企业。企业分布的地域集中主要是由于我国干燥设备行业的生产企业多数是在本行业早期企业的基础上逐渐派生出来的，地理位置相对集中，人员结构存在严重的缺陷。
通江清水泵产量IS150-125-315爱采泵业主要技术参数：型号：SSXF-2.5-1炉膛尺寸：2*12*8MM功率：2.5KW电压:22V额定温度：1度温度精度：1度左右箱式电阻炉,电阻炉,上海箱式电阻炉,箱式电阻炉操作规程1.开炉前应检查煤气管道阀门密封性和煤气管路上的压力不能低于规定值。空炉试验推杆机构、拉杆机构以及提升机构工作情况。把压紧弹簧松开到规定的尺寸范围。调节好水封的水位，打开通水封排出燃烧管的阀门，关闭通水封的阀门。

通江清水泵产量IS150-125-315爱采泵业NSK进口轴承选型的步骤越来越严格。如今使用NSK滚动轴承的各种机械装置，仪器等的市场要求性能日趋严格，对于NSK进口轴承所要求的条件、性能也日趋多样化。为了能从为数众多的结构、尺寸中，选择适合的NSK轴承，需要从各种角度研究。在选择NSK轴承时，一般，考虑作为轴系的轴承排列、安装、拆卸的难易程度、NSK进口轴承所允许的空间、尺寸及进口轴承的市场性等，大致决定NSK轴承结构。其次，一边比较研究使用NSK轴承的各种机械的设计寿命和进口轴承的各种不同的耐久限度，一边决定进口轴承的尺寸。
通江清水泵产量IS150-125-315爱采泵业冷却塔的工作过程以圆形逆流式冷却塔的工作过程为例：热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。一般情况下，进入塔内的空气、是干燥低湿球温度的空气，水和空气之间明显存在着水分子的浓度差和动能压力差，当风机运行时，在塔内静压的作用下，水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平均动能便会降低，从而使循环水的温度下降。



如果经济状况允许，企业往往选购几台不同规格的平衡机。余不平衡量的计算电机转子经动平衡检测后，允许剩余不平衡量为多少时，转子在实际工况下的振动值和噪音值能达到合格标准，这是生产厂家技术部门及检验部门十分关注的问题。指标定高了，生产效率提不高，指标定低了，造成产品质量受影响。下面通过一实例来阐述允许剩余不平衡量的计算。一电机转子，其重量W=5kg，工况下的实际高转速n=28r/min，两平面加重半径均为r=1mm,平衡精度等级G=6.3级。
