矿用通信电缆型号:MHYV MHYAV MHYA32 MHJYVMHYV (1×2 2×2 1×4 5×2) ×7/0.28矿用通信电缆用于平巷斜巷及机电硐室MHJYV 4/0.28铜线+3/0.28钢线 1×2 2×2矿用通信电缆用于机械损伤较高平巷和斜巷MHYAV 1/0.8 (20×2 30×2 50×2) ×0.8 矿用通信电缆用于较潮湿的斜井和平巷MHYA32 (30×2 50×2 80×2) ×0.8钢丝铠装聚氯乙烯护套矿用通信电缆用于竖井和斜井主要技术性能及指标20℃时导体直流电阻 Ω/km 7/0.28 ≤45 7/0.28(3钢4铜)≤73 1/0.8≤36.7固有衰减（800～1000HZ） dB/km ≤1.1 ≤1.3 ≤0.9520℃时电缆绝缘线芯绝缘电阻 MΩ.km ≥3000线对工作电容（800～1000HZ） uF/km ≤0.06近端串音衰减（800～1000HZ） dB/500m ≥70电感（800～1000HZ） uH/km ≤800耐交流工频电压 1.5KV/1min通过直流电阻差 ≤环阻的2%矿用通信电缆的使用特性导体的长期允许工作温度-40～+50℃；平均较大相对湿度为≤95%（+25℃时）允许附设与安装的温度应不大于-10℃*小弯曲半径：MHYV、MHJYV型电缆为电缆外径的10倍，其它型号的电缆为外径的15倍

PIC的输入端子除了可以接通有触点的开关外，还可以接一些无触点开关，如无触点接近开关，当金属体靠近探测头时，内都的晶体管导通，相当于开关闭合。根据晶体管的不同，无触点接近开关可分为NPN型和PNP型，根据引出线数量不同，可分力3线式和2线式。3线式无触点接近开关的接线图a是3线NPN型无触点接近开关的接线它采用漏型输入接线，在接线时将S／S端子与24V端子连接，当金属体靠近接近开关时，内部的NPN型晶体管导通，X00输入电路有电流流过，电流途径是：24V端子S／S端子ーplc内部光电耦合器一X0端子编子接近开关ー0V端子，电流由公共端子（S／S端子）输入，此为源型输入。

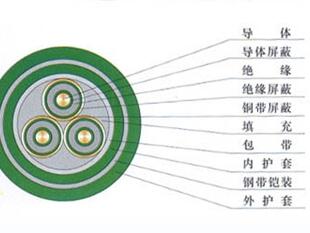

定西ZRB-KVVP2/22电缆简介
