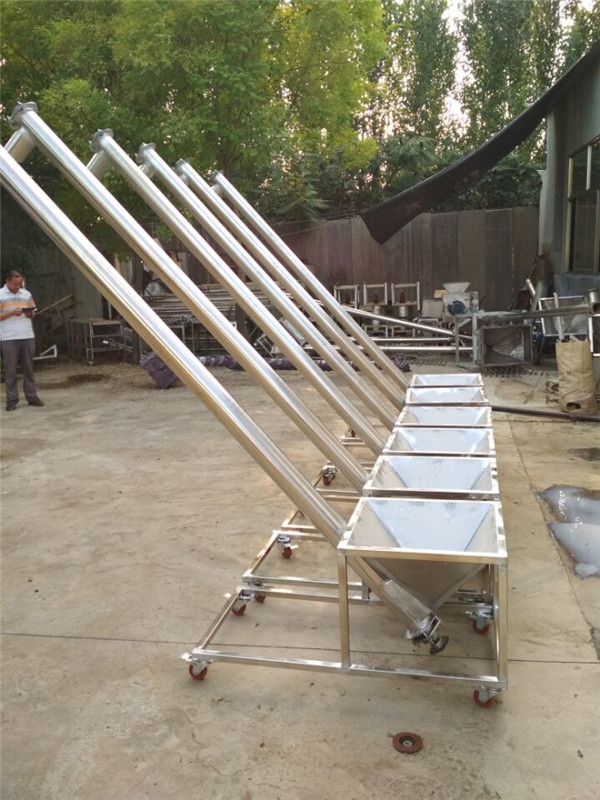

圆管颗粒螺旋提升机 细沙装卸倾斜式喂料机

       螺旋提升机用于水平、倾斜或短距离输送物料，在输送同时兼具有搅拌功能，可多点进料、出料。绞龙是螺旋输送机的俗称，适用于颗粒或粉状物料的水平输送，倾斜输送，垂直输送等形式。输送距离根据机形不同而不同，一般从2米到70米。螺旋输送机旋转轴上焊有螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

螺旋提升机 输送机{不含电机价格}

注：以上为螺旋提升机标配算法，低于2米按照2米计算，小于108管径的按TL10计算。

1.叶片厚度每增加1mm价格增加15%，管壁厚度每增加1mm价格增加15%。以此类推。

例如，TL20，标配是叶片2，管壁3，需要订购叶片和管壁都是5mm的话，标配价格增加75%，也就是标配价格*1.75.

3..U型螺旋提升机、垂直螺旋提升机、无轴螺旋输送机这三种价格与以上螺旋输送机相同。

4..以上螺旋提升机/输送机价格不包含电机。

一、概述

螺旋输送机是一种新型输送设备，俗称“绞龙”，是搅拌站（楼）常用的附属设备，主要用于搅拌站（楼）粉料输送。也可作为其他行业的输送设备使用（需特殊定做）。

1、螺旋输送机的工作原理：

螺旋输送机是利用电机，通过减速箱带动封闭在圆形钢管内的回旋螺旋体（叶片）转动，以达到间断或不间断地输送粉、粒状物料（如：水泥、粉煤灰等）的一种输送设备。

2、产品特点：

螺旋输送机结构简单紧凑、体积小、重量轻、密封性好、工艺布置灵活、装拆移动方便、效率高、成本低。在输送飞扬、易成尘、有毒、腐蚀、低热（2000C以下）等物料时具有独特的优势。但相对其他输送机械功耗较高，对过载较敏感，不适宜长距离输送。

二、螺旋输送机主要结构及系统概述

螺旋输送机主要由电机、减速箱、外管、中吊轴、螺旋芯轴（叶片）、尾轴承、万向节（球）、进料口法兰、出料口、观察窗等部分组成。
多元化的连接方式：进、出料口可采用多种连接方式，可采用万向球接、法兰联接、布袋吊装等形式。

高效率的输送：采用新型中吊轴支撑架增大了物料的输送空间，减少物流阻力。加上采用高转速设计，确保物料顺畅、快速、均匀输送。

螺旋芯轴（叶片）：采用一次成型叶片，焊接到中心管上，保证动态平衡，尤其采用变螺距设计，减少物料输送过程被压缩的程度，特别适用于中、长距离输送水泥等粉状物料。

布置、拆装灵活：外管采用标准节设计，各节之间法兰连接，芯轴采用花键、花套连接，简单方便，整体钢性好，水平或倾角输送都可直接与配套设备连接，无需地基，充分利用空间，拆装移动方便。

观察窗：采用美观实用的方形顶丝压板式，密封性好，操作方便。

1、主要技术参数说明

1.1型号：以外管直径命名，管径越大，输送量越大。219表示外管直径219mm。

1.2输送长度L：进、出料口与螺旋输送机螺旋芯轴中心线交点的距离，即物料在螺旋输送机主管内的行程。

1.3输送角度α：螺旋输送机与水平面之间的夹角即仰角，夹角越大，则其他条件相同的前提下输送量越小。

1.4输送量t/h：每小时输送物料的能力，单位 吨/小时。输送量以水泥（ρ=1.25t/m3）为准，其它物料按相应的密度折算。
