液体涡轮流量计产品规格:
线尺寸：DN25至DN600（1英寸至24英寸）
流体类型：液体
线性（标准）：1英寸至2.5英寸：±0.25％; 3英寸到24英寸：±0.15％
重复性；±0.02％
工艺温度范围（标准）：碳钢：-29°C至+ 60°C（-20°F至+ 140°F）
不锈钢：-40°C至+ 60°C（-40°F至+ 140°F）
工作压力范围：PN20至PN420（ANSI 150至2500）
物料:碳钢和不锈钢
电子产品:2个检测线圈和双通道前置放大器（标准）; 附加的前置放大器型号可满足应用要求
液体涡轮流量计产品特征:
1.通过的不锈钢内部组件实现更高的流速和更大的流量范围
2.通过脉冲输出线性流量和10：1可调范围（调节比）提高财务测量精度
3.通过高频脉冲分辨率**大化问责制，可以测量微小的增量
4.通过双通道前置放大器和两个传感线圈的组合提高电子性能
5.通过标准的第二传感线圈实现总脉冲完整性，消除丢失或重复计数的脉冲
6.使用带有背光显示屏的Daniel DRT-899 Rate / Totalizer，简化对关键流量数据的本地访问
7.使用新的螺纹盖简化维护，可轻松接触前置放大器和传感线圈
8.轻松将配备UMB的仪表升级到新的LME外壳，该外壳具有封装电子设备，可提高耐用性

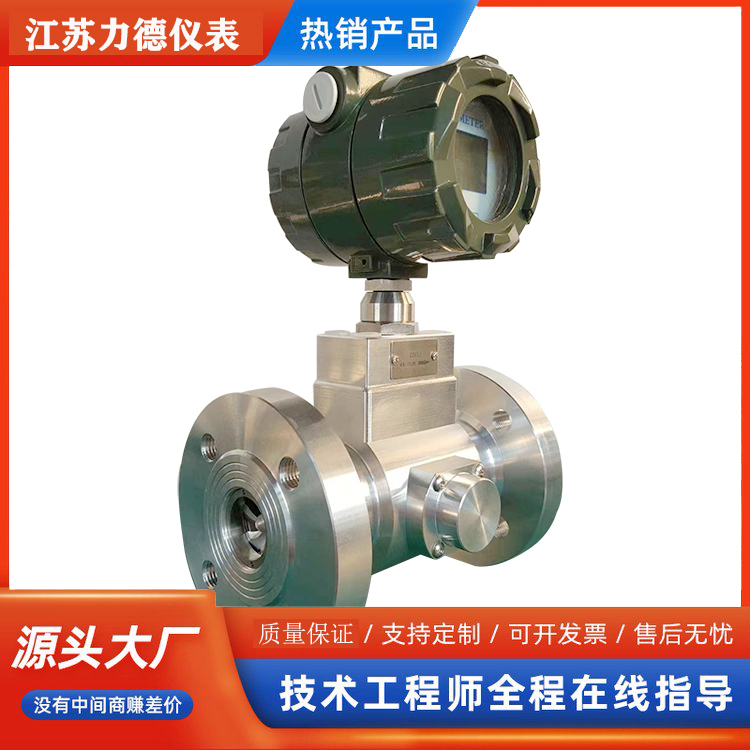

LWGYS简介
涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
流量计产品特点
.高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
.重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到的精确度，
.在贸易结算中是优先选用的流量计；
.输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；
.可获得很高的频率信号（3～4kHz），信号分辨力强；
.范围度款，中大口径可达1:20，小口径为1:10；
.结构紧凑轻巧，安装维护方便，流通能力大；
.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等
.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便
3、流量计技术参数
|
执行标准 |
涡轮流量传感器（JB/T9246-1999） |
|
仪表口径（mm）及连接方式 |
4、6、10、15、20、25、32、40、50、65、80采用螺纹连接 |
|
精度等级 |
±1%R、±0.5%R、±0.2%R（需特制） |
|
量程比 |
1:10；1:15；1:20 |
|
传感器材质 |
304不锈钢、316（L）不锈钢等 |
|
使用条件 |
介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ |
|
信号输出功能 |
脉冲信号、4～20mA信号 |
|
通讯输出功能 |
RS485通讯、HART协议等 |
|
工作电源 |
· 外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 · 内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。 |
|
信号线接口 |
基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5 |
|
防爆等级 |
ExiaIICT4或ExdIIBT6 |
|
防护等级 |
IP65或更高（可订制） |
流量计测量范围及工作压力
|
仪表口径 （mm） |
正常流量范围 （m3/h） |
扩展流量范围 （m3/h） |
默认安装方式及耐压等级 |
可选安装方式及默认耐压等级 |
特制耐压等级 （MPa） |
|
DN4 |
0.04～0.25 |
0.04～0.4 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
12、16、25 |
|
DN6 |
0.1～0.6 |
0.06～0.6 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
12、16、25 |
|
DN10 |
0.2～1.2 |
0.15～1.5 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
12、16、25 |
|
DN15 |
0.6～6 |
0.4～8 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
4.0、6.3、12、16、25 |
|
DN20 |
0.8～8 |
0.45～9 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
4.0、6.3、12、16、25 |
|
DN25 |
1～10 |
0.5～10 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
4.0、6.3、12、16、25 |
|
DN32 |
1.5～15 |
0.8～15 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
4.0、6.3、12、16、25 |
|
DN40 |
2～20 |
1～20 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
4.0、6.3、12、16、25 |
|
DN50 |
4～40 |
2～40 |
法兰安装、2.5Mpa |
螺纹连接、6.3MPa |
4.0、6.3、12、16、25 |
|
DN65 |
7～70 |
4～70 |
法兰安装、1.6Mpa |
螺纹连接、6.3MPa |
4.0、6.3、12、16、25 |
|
DN80 |
10～100 |
5～100 |
法兰安装、1.6Mpa |
螺纹连接、6.3MPa |
4.0、6.3、12、16、25 |
|
DN100 |
20～200 |
10～200 |
法兰安装、1.6Mpa |
|
4.0、6.3、12、16、25 |
|
DN125 |
25～250 |
13～250 |
法兰安装、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
|
DN150 |
30～300 |
15～300 |
法兰安装、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
|
DN200 |
80～800 |
40～800 |
法兰安装、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
流量计安装尺寸
传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图1、图2、图3，安装尺寸见下表：
|
公称通径（mm） |
L(mm) |
G |
K（mm） |
D（mm） |
n（孔数） |
|
4 |
225 |
G1/2 |
|
|
|
|
6 |
225 |
G1/2 |
|||
|
10 |
345 |
G1/2 |
|||
|
15 |
75 |
G1 |
Φ65 |
Φ14 |
4 |
|
20 |
80 |
G1 |
Φ75 |
Φ14 |
4 |
|
25 |
100 |
G5/4 |
Φ85 |
Φ14 |
4 |
|
32 |
140 |
G2 |
Φ100 |
Φ14 |
4 |
|
40 |
140 |
G2 |
Φ110 |
Φ18 |
4 |
|
50 |
150 |
G5/2 |
Φ125 |
Φ18 |
4 |
|
65 |
170 |
|
Φ145 |
Φ18 |
4 |
|
80 |
200 |
Φ160 |
Φ18 |
8 |
|
|
100 |
220 |
Φ180 |
Φ18 |
8 |
|
|
125 |
250 |
Φ210 |
Φ18 |
8 |
|
|
150 |
300 |
Φ240 |
Φ22 |
8 |
|
|
200 |
360 |
Φ295 |
Φ22 |
12 |
流量计产品分类
|
仪表型号 |
LWGYS-N |
LWGYS-A |
LWGYS-B |
LWGYS-C |
||
|
信号输出 |
脉冲 |
4-20mA |
无 |
4-20mA/脉冲 |
||
|
供电电源 |
+24VDC±15% |
+24VDC±15% |
24VDC±15% |
24VDC±15% |
锂电池 |
24VDC±15% |
|
精度等级 |
1.0～0.5级 |
1.0～0.5级 |
1.0～0.5级 |
|||
|
测量范围 |
标准量程 |
标准量程 |
标准量程或扩展量程 |
|||
|
显示器 |
无 |
无 |
有 |
|||
|
通讯接口 |
无 |
无 |
无 |
可选RS485 |
||
|
通讯协议 |
无 |
无 |
无 |
Moubus HART |
||
|
仪表材质 |
不锈钢 |
不锈钢 |
不锈钢 |
|||
|
防爆等级 |
无 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
|||
|
防护等级 |
IP60 |
IP65 |
IP65 |
|||
|
整机功耗 |
< 1W |
< 1W |
< 1W |
|||
|
仪表通经 |
DN4～DN250 |
DN4～DN250 |
DN4～DN250 |
|||
|
介质温度 |
-20℃～120℃ |
-20℃～120℃ |
-20℃～120℃ |
|||
|
环境温度 |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
|||
