SYN010C型低相噪铷原子振荡器
产品概述
SYN010C型低相噪铷原子振荡器是集低噪声技术和高稳定频率校正技术于一体的一款低相噪高性能铷原子振荡器。该铷钟的频率老化率非常低，优于±5E-11/月，能够在10年内保持±1E-9的频率精度，并具有数字和模拟两种频率准确度调节方式，安装孔完全兼容国外同类产品，是替代LPRO/XPRO/StraLPRO-1500等国外高端铷钟的理想产品。该铷钟被广泛应用于无线基站、RF测试设备和其它需要内置高性能铷原子振荡器的领域。
产品功能
1) 10MHz 正弦输出；
2) 1PPS 输出；
3) 月老化率：<5E-11；
4) 模拟和数字两种校准方式；
产品特点
a) 高短稳、低相噪、启动快、寿命长、老化率好。
典型应用
1) 通信、导航、跟踪制导、传输、测试、测量等广泛领域。

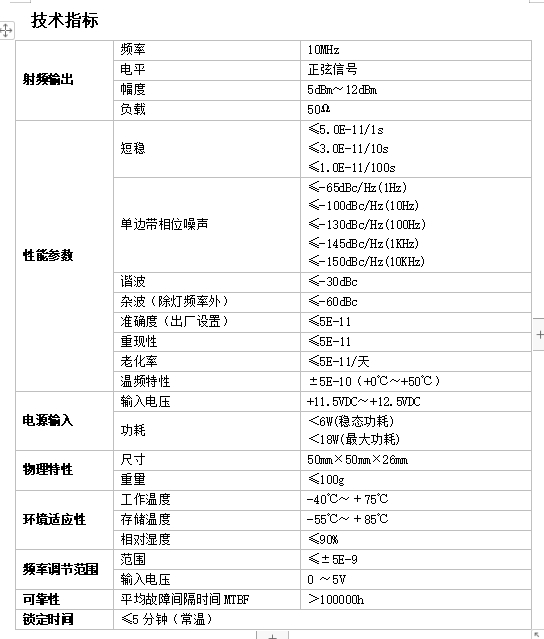

技术指标
|
射频输出 |
频率 |
10MHz |
|
电平 |
正弦信号 |
|
|
幅度 |
≥7dBm |
|
|
负载 |
50Ω |
|
|
物理接口 |
SMA |
|
|
路数 |
1路 |
|
|
1PPS输出 |
上升沿 |
＜10ns |
|
脉宽 |
20μs |
|
|
电平 |
LVTTL |
|
|
负载 |
15pf |
|
|
抖动 |
＜1ns（RMS） |
|
|
物理接口 |
DB-9 |
|
|
路数 |
1路 |
|
|
1PPS输入 (选件) |
接口 |
上升沿有效 |
|
输入阻抗 |
1MΩ |
|
|
路数 |
1路 |
|
|
串行通信 |
接口协议 |
RS232 |
|
接口形式 |
DB-9 |
|
|
Tx/Rx阻抗 |
1MΩ |
|
|
波特率 |
57600 |
|
|
电源输入 |
功耗 |
＜60W()，＜12W(稳态) |
|
输入电压 |
+22～+25Vdc |
|
|
电流（） |
＜2.3A |
|
|
物理尺寸 |
尺寸 |
3.82x12.7 x 9.3cm |
|
MTBF |
100000小时@40℃ |
|
|
电气特性 |
工作温度 |
-30℃～＋65℃ |
|
存储温度 |
-55℃～＋85℃ |
|
|
频率变化（全温度范围） |
±6E-10（全范围） ±3E-10（0℃～＋50℃） |
|
|
频率变化（全电压范围） |
＜1E-11/V |
|
|
地磁效应 |
≤±1.0E-11/Gauss |
|
|
性能参数 |
短稳 |
≤1.0E-11/1s ≤3.0E-12/10s ≤1.0E-12/100s |
|
相噪 |
≤-90dBc/Hz(1Hz) ≤-125dBc/Hz(10Hz) ≤-145dBc/Hz(100Hz) ≤-150dBc/Hz(1KHz) ≤-155dBc/Hz(10KHz) |
|
|
谐波 |
＜-40dBc |
|
|
杂散 |
＜-70dBc |
|
|
准确度（出厂设置） |
±5E-11 |
|
|
重现性 |
±2.5E-11 |
|
|
老化率 |
＜±5E-11/月，＜±1E-9/10年 |
|
|
数字调节频率 |
范围 |
±5E-7 |
|
最小步进 |
1.0E-12 |
|
|
模拟调节 |
范围 |
±1.5E-9 |
|
输入电压 |
0 ～5V |
|
|
预热时间 |
锁定 |
＜4分钟（@+25℃） |
|
1E-9 |
＜7分钟（25℃） |
