陶瓷耐磨料使用方法 烟道防磨料

陶瓷耐磨料使用方法 烟道防磨料，统计显示，目前我国中型规模以上工业企业的用能量占了全社会能源消耗的70%左右。其中，用能量占全社会用能量60%以上的企业是仅占企业1/5的高耗能企业。

高耗能企业主要集中在冶金、化工、建材等行业，而其产值则不足工业总产值的20%。工环境，主要是指燃烧燃料产生的，如煤炭、石油、、乙炔、甲烷、煤气等，和机械设备工作产生的热量，使机械能变成热能和部分来自热的化学反应。这些环境中，金属氧化腐蚀，隔热保温节能等尤为重要，所以要有很好的耐温材料加以保护，有利于设备的正常生产，节约能源，节能减排。

一、 包装 耐磨陶瓷料为25kg/袋包装，内置塑料袋小包装促凝剂（用以调节可塑料初凝时间），同时配桶装磷酸盐溶液作结合剂，加入量为袋装粉料的12%左右。

二、 贮存 耐磨陶瓷料存放在干燥库房内，不得雨淋，受潮，保质期为12个月。

三、 施工说明

1、搅拌准备：采用强制搅拌机拌和，所有搅拌工具清洁，不得混有泥沙、石灰、硅酸盐水泥等杂物。

2、加入促凝剂，根据施工现场当地的环境温度，选择促凝剂合适加入的量。当温度小于20℃时，促凝剂可全部加入；当温度大于20℃时可根据施工时间要求，适当调节促凝剂加入量。

3、搅拌：每次搅拌以加入4-6袋100-150公斤耐磨陶瓷涂料为宜，然后加入促凝剂干混2分钟，而后加入磷酸盐溶液12-18公斤左右，搅拌成“面团状”，有塑性时方可放料使用。

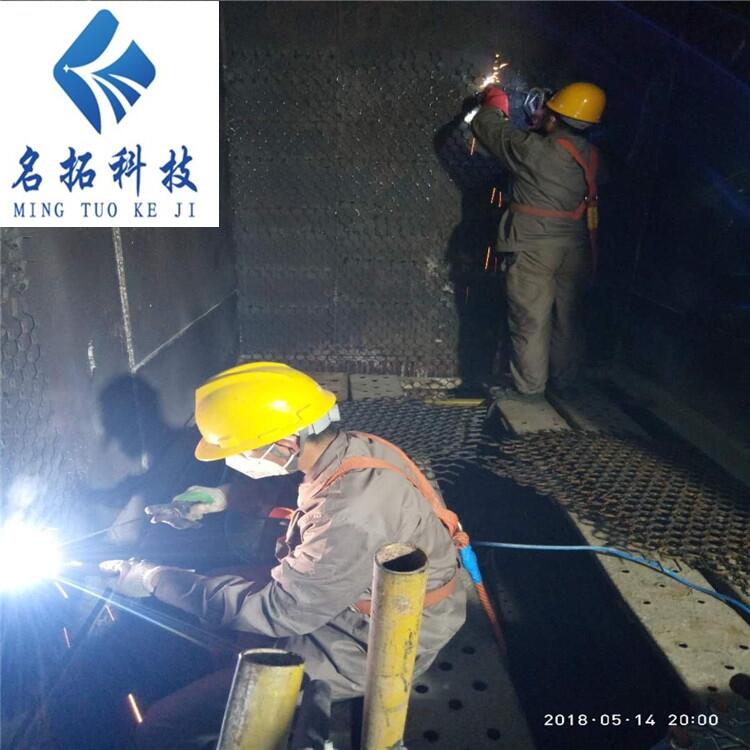

4、开始施工：先将施工部位清理干净，内壁不得粘有杂物浮尘。清理龟甲网或扒钉上面浮着物，清干净施工工作面的浮尘、杂物、然后用手工涂抹耐磨陶瓷涂料，施工部位可用铁板等工具弄平整、光滑、接口要紧密。对于施工面积较大或厚度大于50mm以上部位要加焊锚固件，且间距不大于50mm。 5、待耐磨陶瓷料初凝后，自然养护24小时以后施工部位即可移动，同时也可以点火生产。

6、该耐磨陶瓷料可与各种浇注料、耐火砖紧密结合。

7、此材料不得与其它任何浇注料混合使用，已初凝耐磨陶瓷料不能再加胶水搅拌使用，应废弃。

8、该耐磨陶瓷料施工完毕初凝后，无需养护、烘烤、直接点火升温使用，且不影响其使用性能。
